js2000型攪拌機結構分析（含js2000攪拌機現場實景）

js2000型攪拌機是一個大型攪拌設備。JS系列設備通常不僅可以作為單機設備使用，還可以作為攪拌站的攪拌主機使用，應用廣泛。本文將介紹型js2000 型攪拌機各組成系統。

js2000型攪拌機由進料、混合、出料、供水、供電等部分組成。

1、js2000型攪拌機混合系統

攪拌筒上的四個觀察蓋在被提起90度后可以相互向外推。

2、js2000型攪拌機進料系統

送料系統由卷繞機構、送料龍架、料斗、送料嘴等組成。

js2000型攪拌機

制動電機通過減速器帶動滾筒轉動，鋼絲繩通過滑輪拉動料斗沿裝載架軌道向上爬升。當爬升到一定高度時，料斗底部斗門上的一對滾輪進入裝載架的水軌，斗門自動打開，物料通過進料嘴進入攪拌筒。制動電機可以保證料斗在滿負荷運行時停在任意位置，制動力矩由電機后座的大螺母調節。

3、js2000型攪拌機供水系統

供水系統由水泵、節流閥、清洗裝置和噴淋裝置組成。節流閥由氣缸驅動調節節水流量，總面積供水由電子秤調節。

4、js2000型攪拌機卸貨系統

卸載系統由卸載6、氣泵、換向閥、空氣分離閥、氣缸、電氣等機構組成。卸料門安裝在攪拌機底部，通過氣缸實現氣動卸料。通過調節密封條的位置可以保證出料門的開關位置。js2000 型攪拌機的手動操作桿用于臨時停電時的緊急卸載和鋼瓶故障時的卸載。平時要去掉，防止受傷。

5、js2000型攪拌機電氣系統

電氣控制電路配有空氣開關、保險絲和熱繼電器，具有短路保護和過載保護功能。所有控件配電箱門上設有按鈕、空氣開關手柄和指示燈，并配有門鎖。按鈕外面有一個保護罩。

配電箱內的電氣元件安裝在法蘭上，安全可靠，操作維護方便。

電控電源為380V三相四線電源，允許電壓誤差為10%，否則禁止使用。如果用戶自己提供電源，容量應100千伏安。電機表面溫升小于等于60℃，帶電部分到殼邊大于等于0.5MΩ。

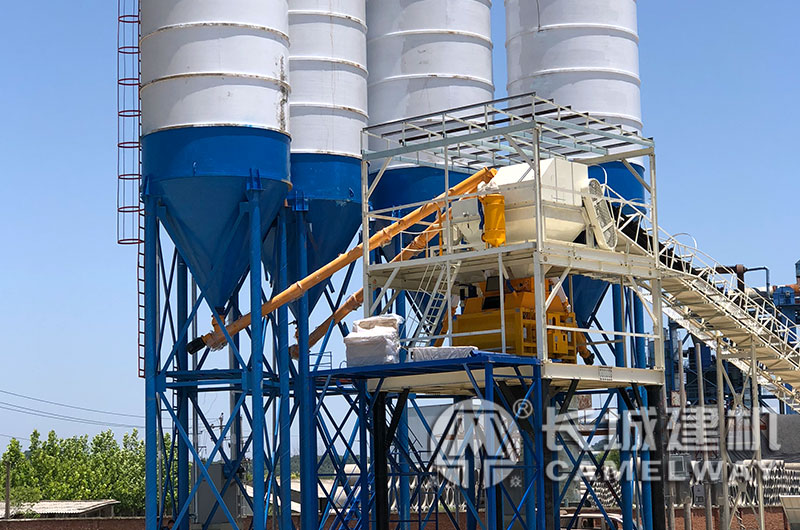

js2000攪拌機現場實景

于2017年在河南南陽投產的js2000攪拌機生產線，選用了單臺js2000攪拌機、pld3200配料機作為主要生產設備，整條線產量高達98立方/時，js2000攪拌機在其中負責的正是混凝土攪拌作業，運行情況如下：

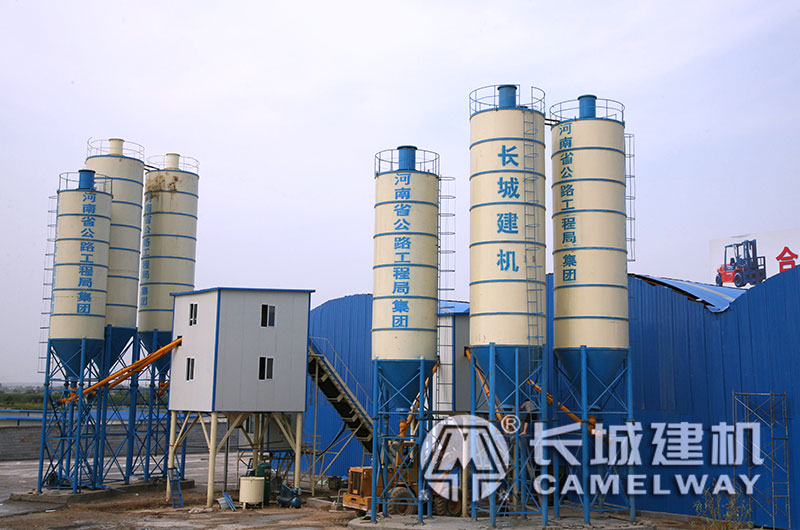

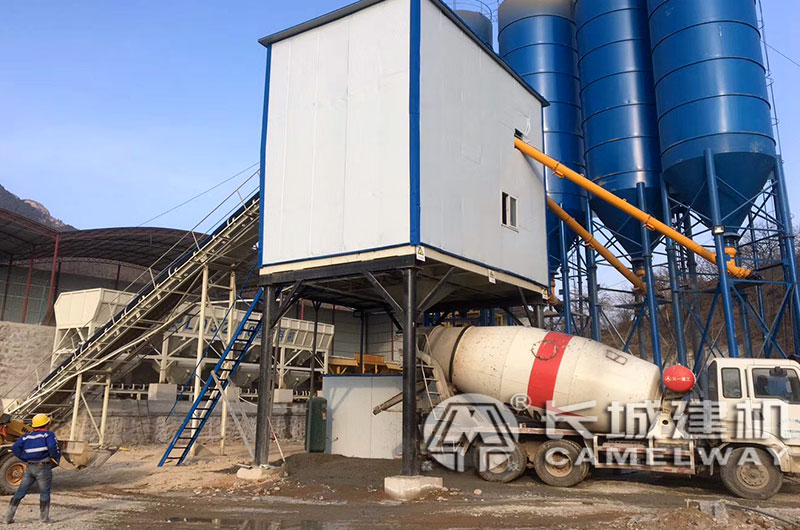

js2000混凝土攪拌現場

js2000混凝土攪拌現場

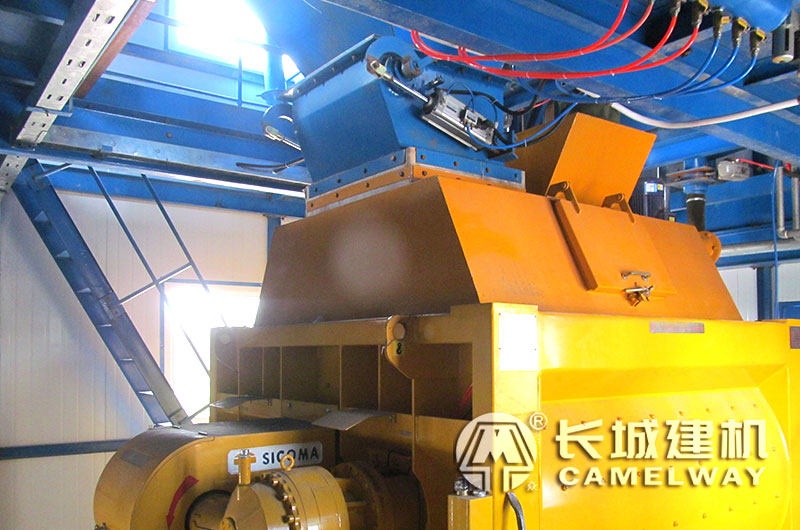

js2000攪拌主機與電氣系統鏈接

設備配置：js2000攪拌機+pld3200配料機+其他輔助設備

設備投資：85萬左右

成品種類：3（C30、C40、C50）

備注：根據不同客戶的成品需求，可以調整砂石料、添加劑、水、水泥等物料的配合比，加工出C15~C60等不同標號的混凝土成品。]

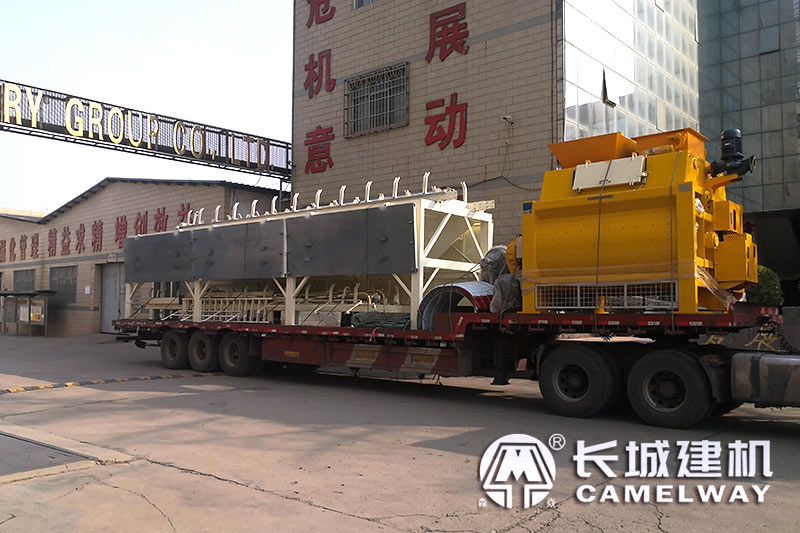

長城建機js2000攪拌機發貨現場

鄭州長城建機是實力型建筑機械攪拌站設備制造商，擁有專業的質量和完善的服務，深受客戶的信賴。如有必要，請咨詢訂購或參觀我們的工廠。
